Disky Trilex
2015-03-18: Disky Trilex

Na některých nákladních autech se i dnes vyskytují speciální dělené disky původem od holandské firmy Trilex. Byly v hojné míře montovány i na československé nákladní automobily, zejména značky Škoda.
Na základě již realizovaných pokusů s 3D tiskárnou se na mě obrátil kolega modelář, zda bych dokázal vymodelovat a vytisknout vzhledově a rozměrově přesné disky právě pro jeho model hasičského automobilu Škoda 706 RTHP.
Nejprve bylo třeba ulovit správné množství detailních fotografií, na jejichž základě pak vznikl 3D model předního disku. Při realizaci bylo potřeba brát ohled na dostupné modelové pneumatiky, které jsou standardně v rozměru 11x22.5", tedy nikoli 20", jak by odpovídalo skutečné předloze. Disk má tedy větší průměr, ale jinak jde o přesnou modelovou kopii skutečného disku. Vnitřní strana kola je pro změnu přizpůsobena modelové nápravě a pohonným šestihranům náprav.

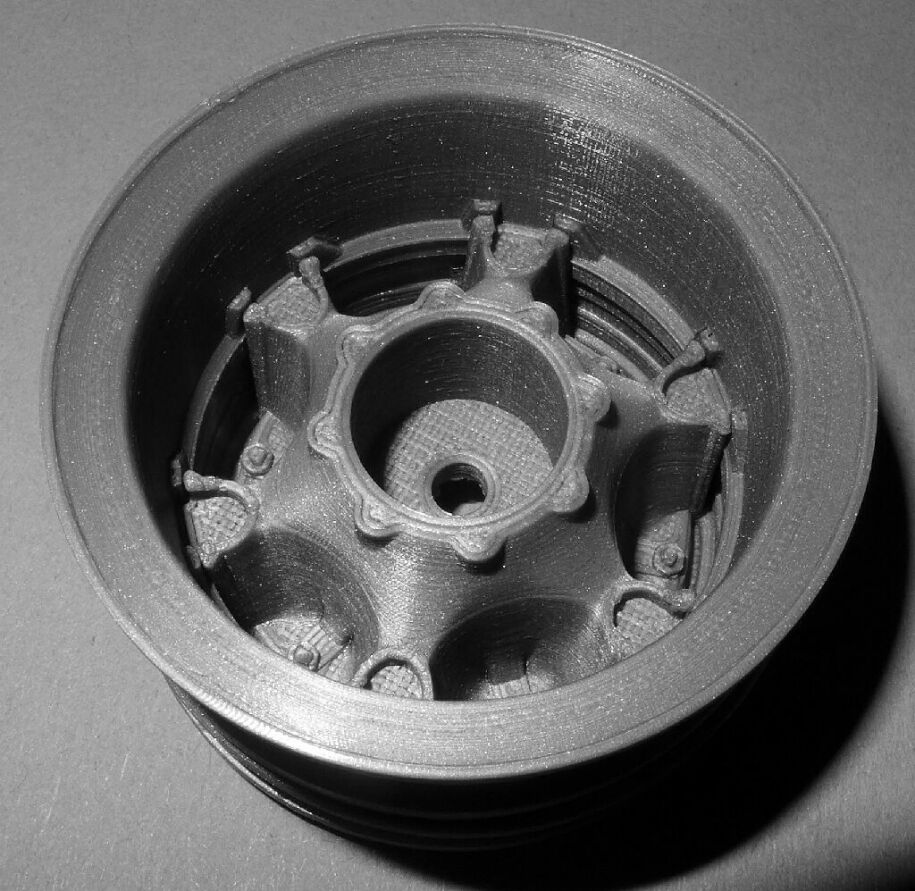

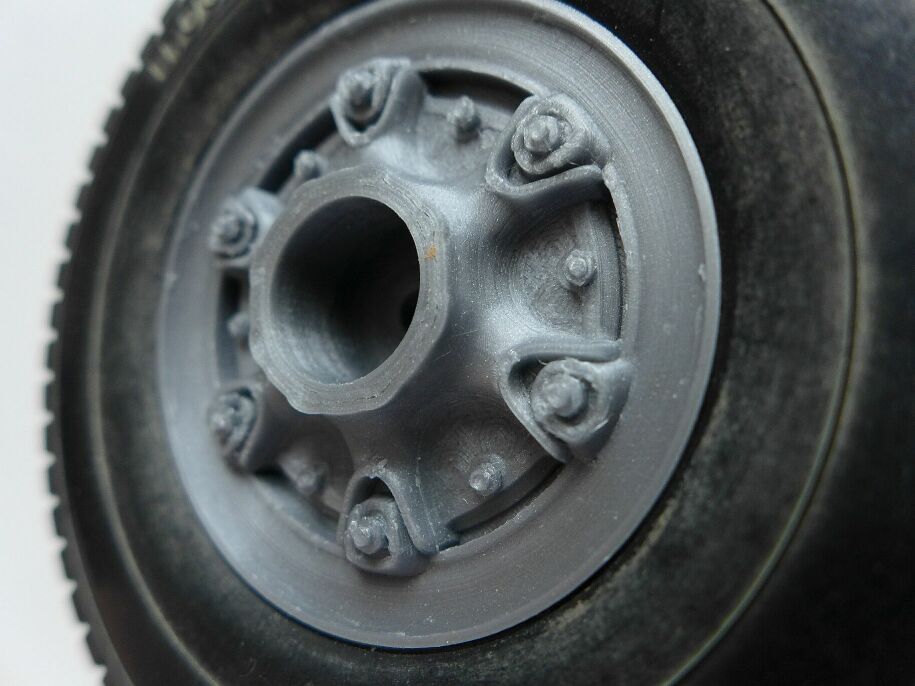

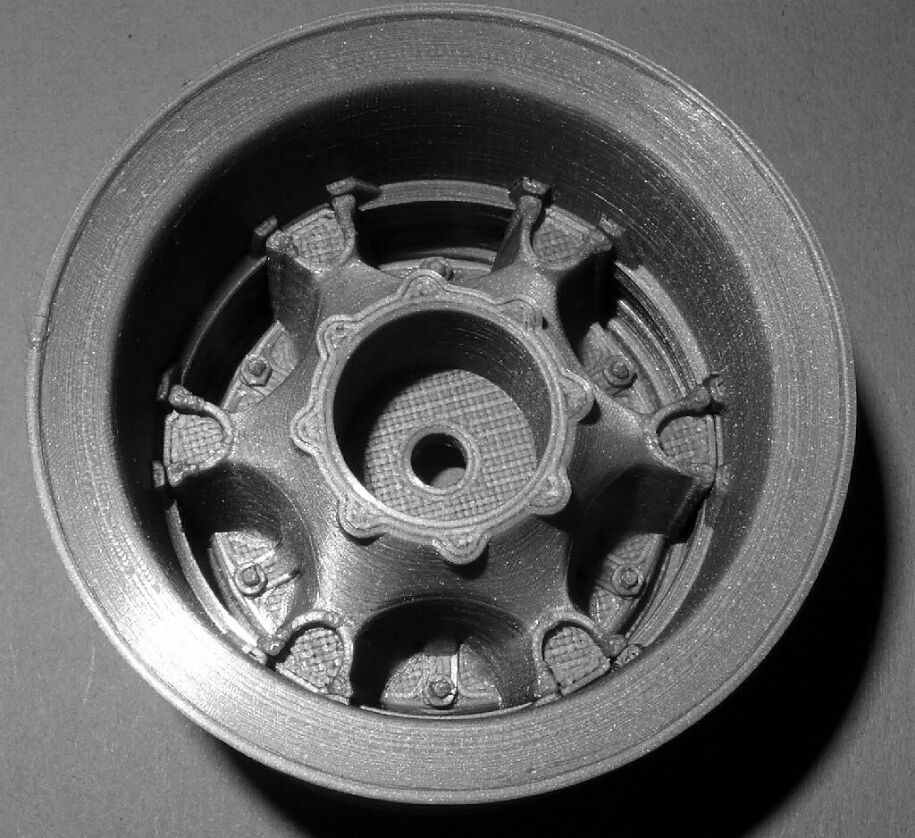

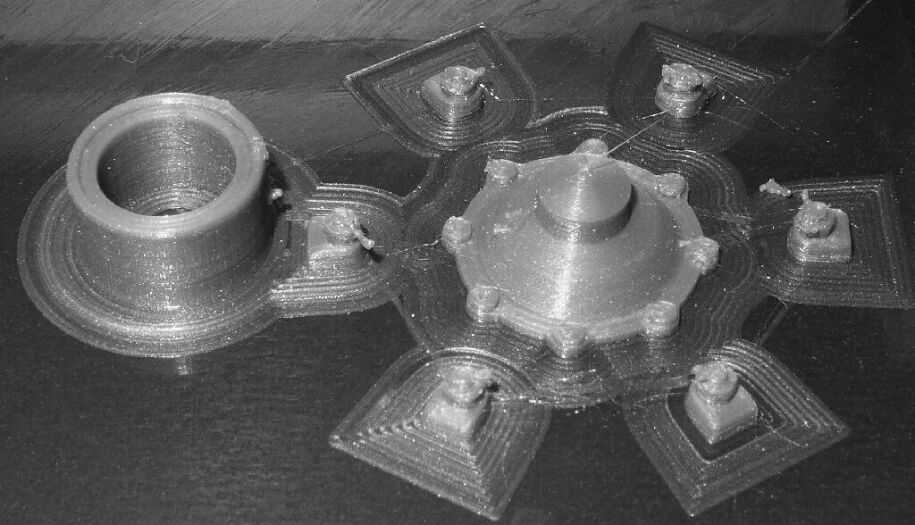

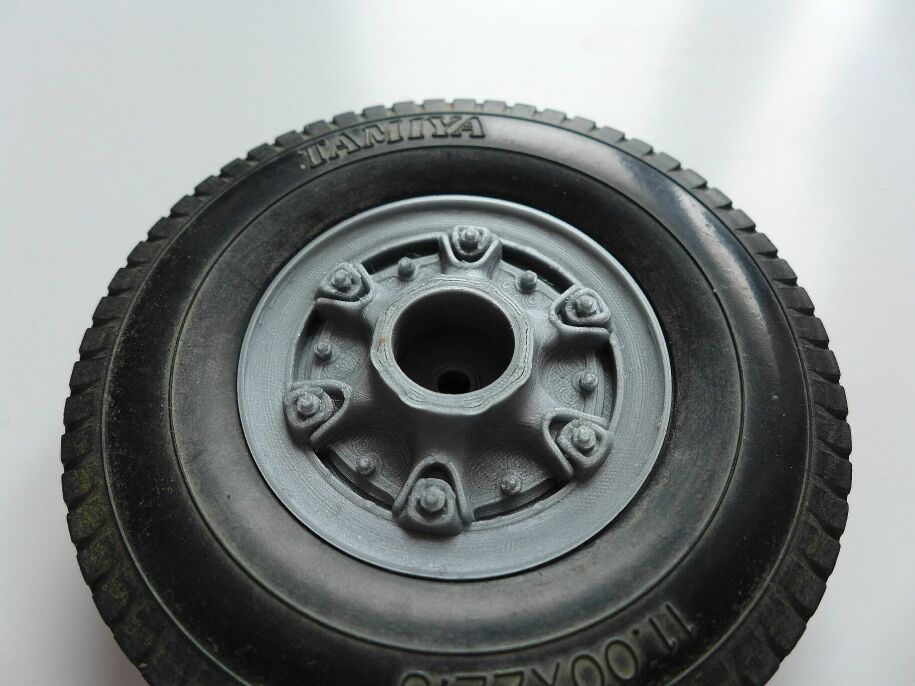

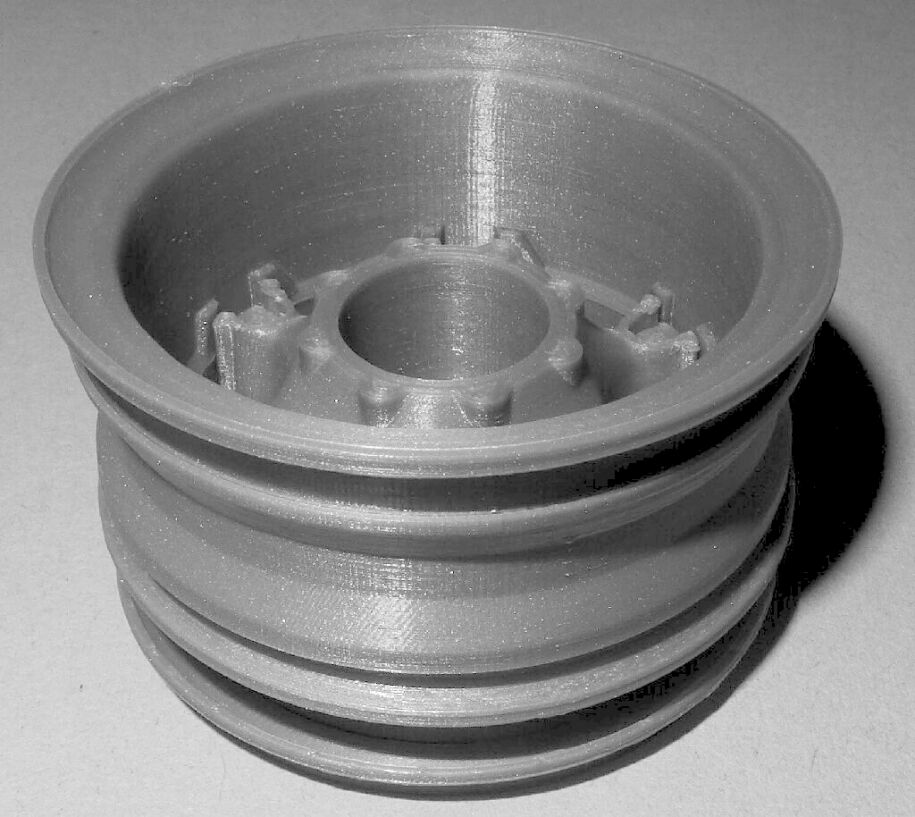

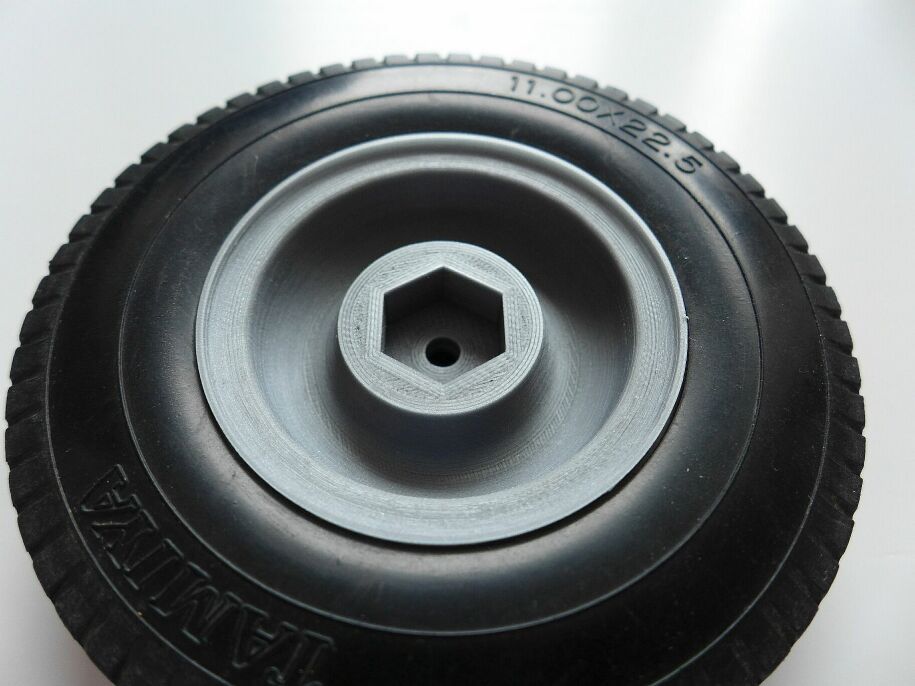

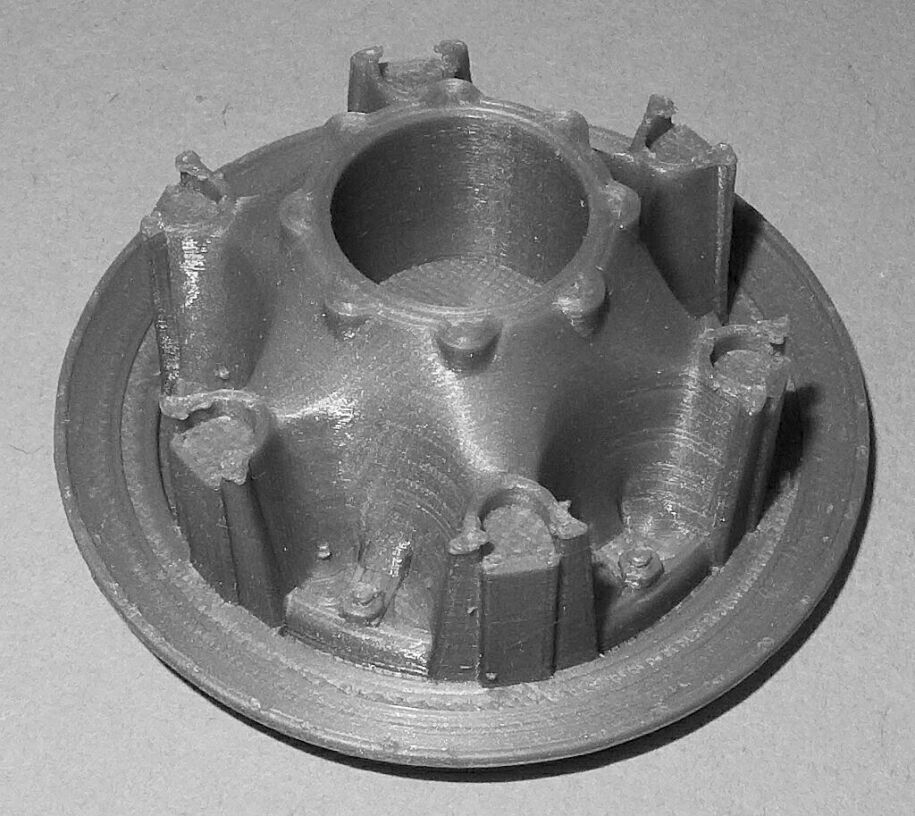

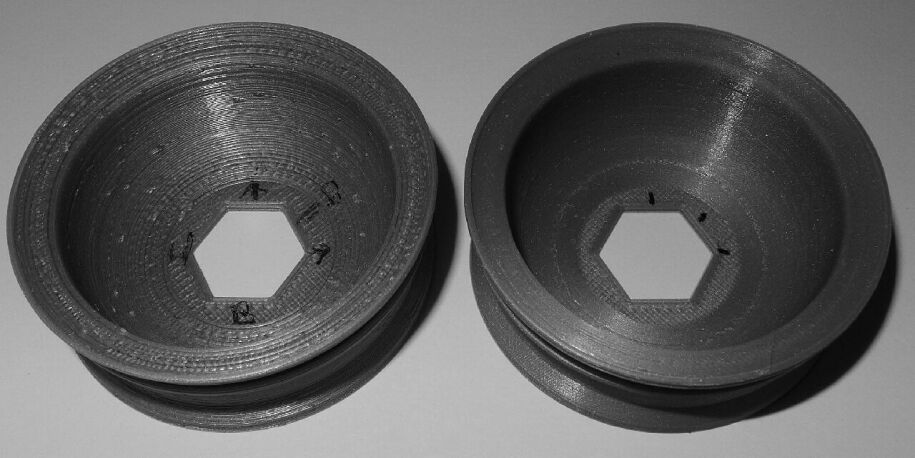

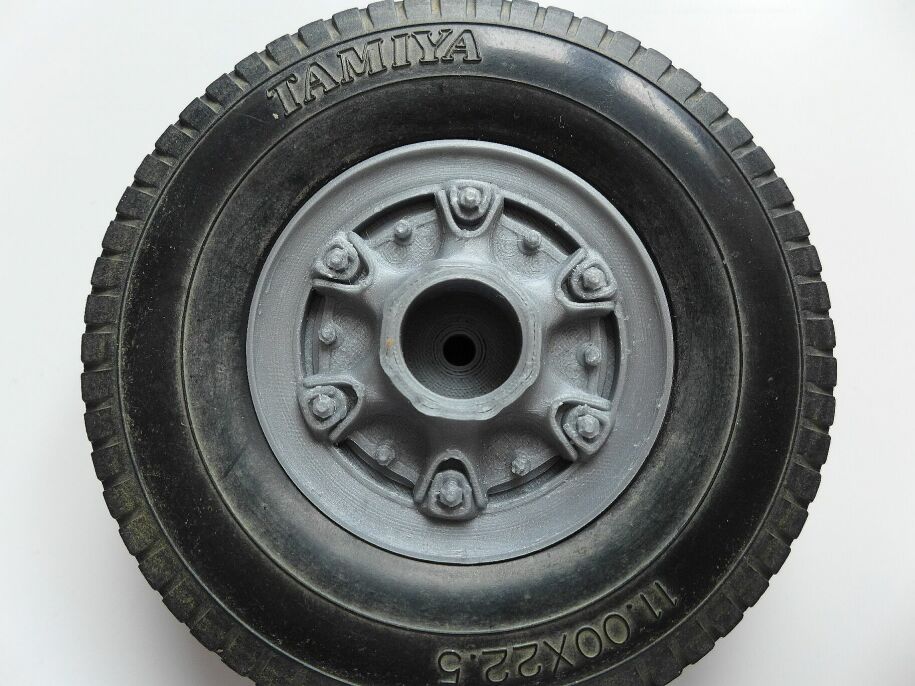

3D model jsem navrhnul s ohledem na následnou výrobu, tedy aby se jeho díly dobře odlévaly. A pak přišla na řadu 3D tiskárna. Tisk byl proveden ze stříbrného PLA v nejvyšší kvalitě (tisková vrstva 0.05mm, velmi pomalý tisk). Na těchto fotkách už je čerstvě vytištěný disk vsazen do modelové pneumatiky (z Tatry 130 :) ) k závěrečnému ověření správnosti rozměrů.

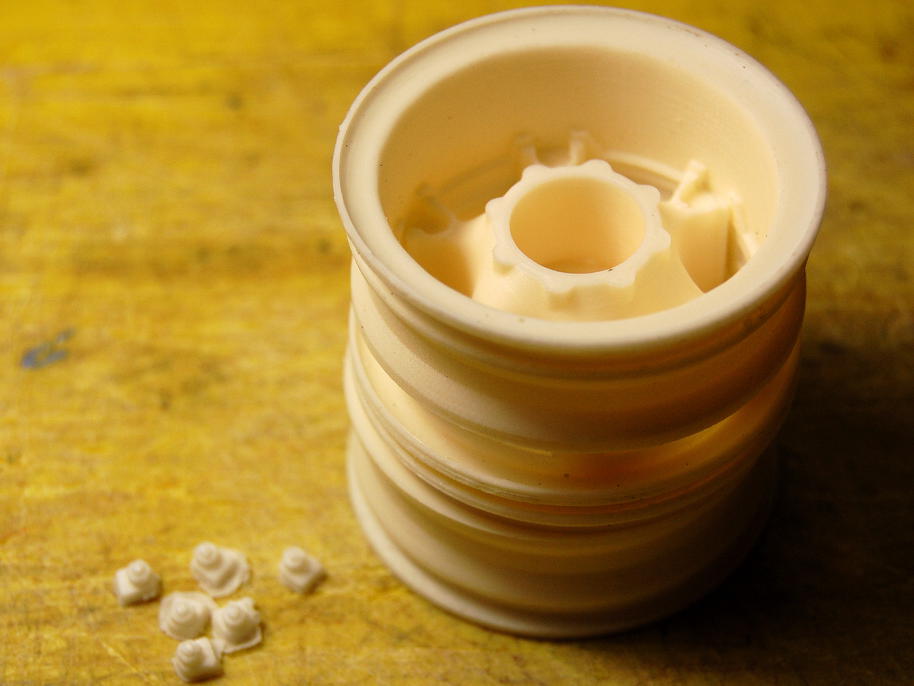

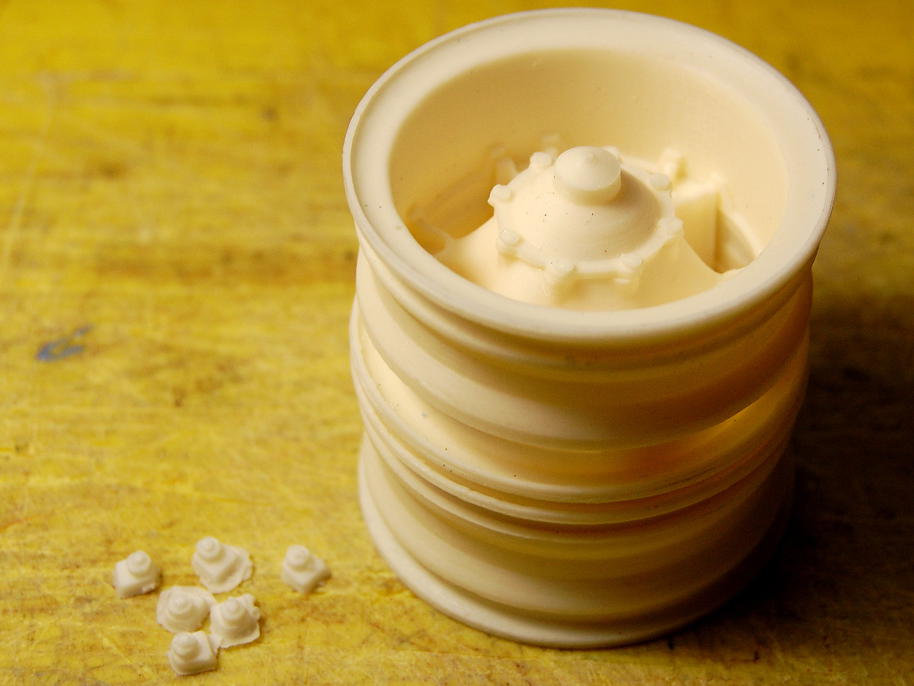

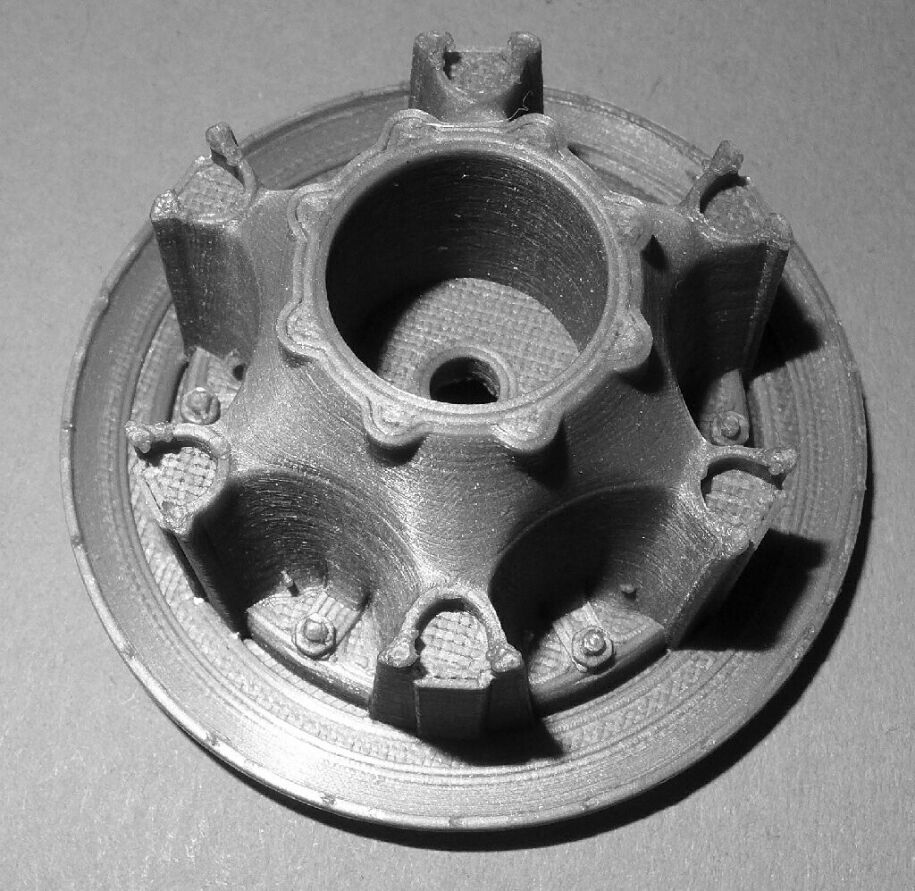

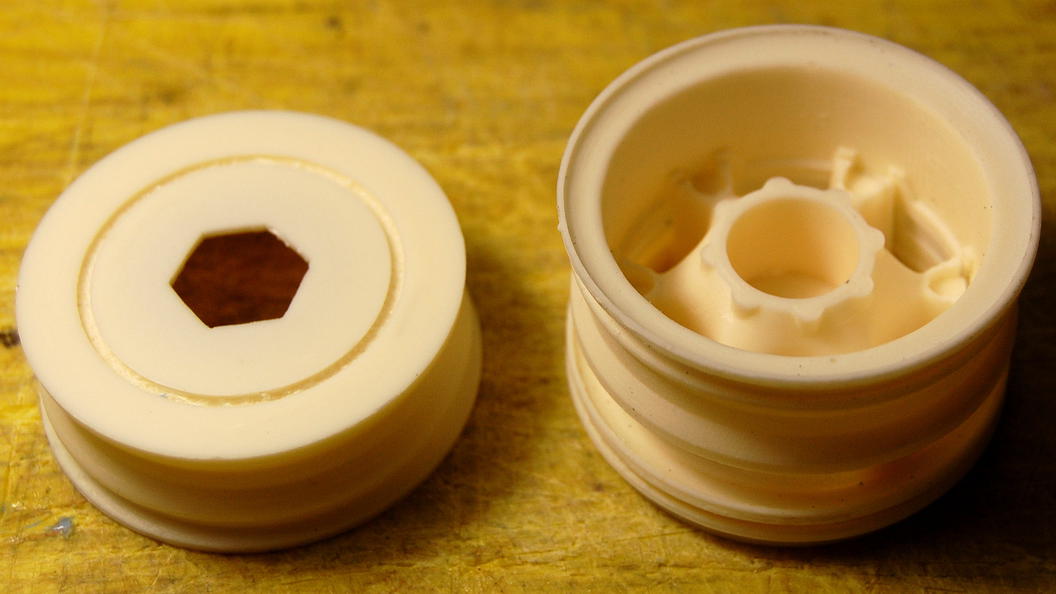

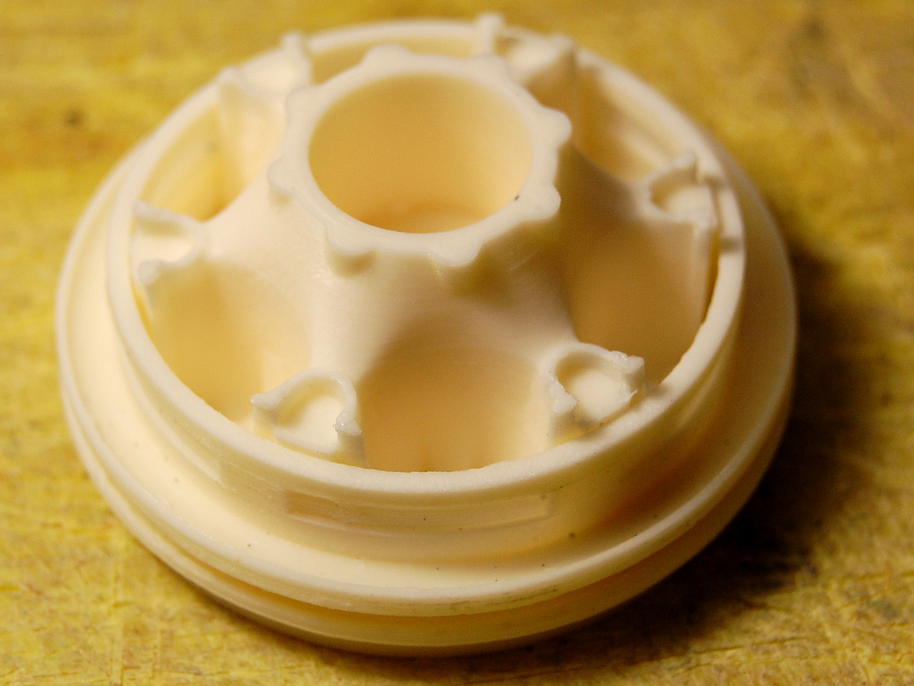

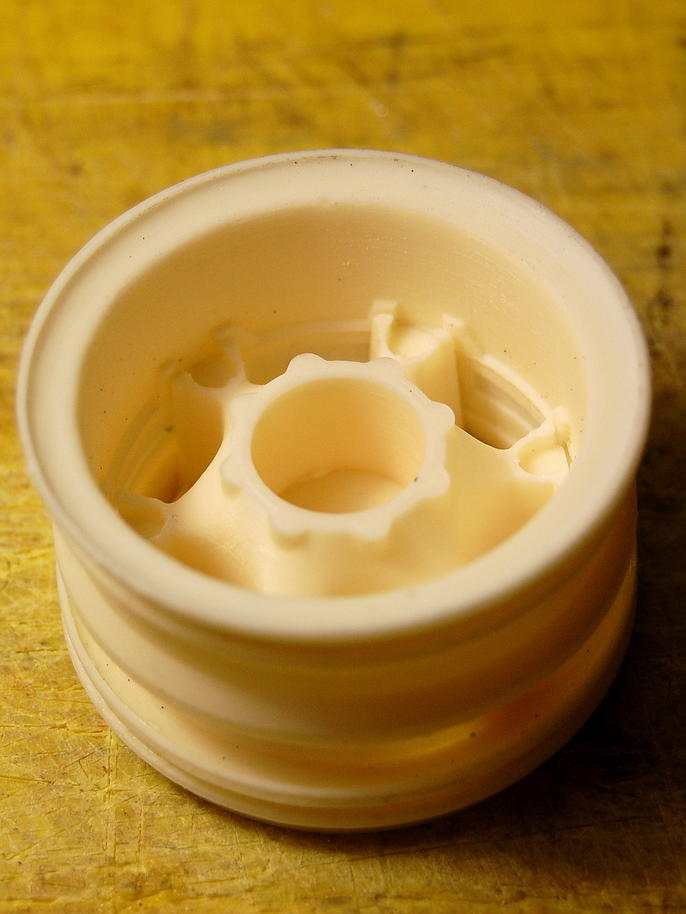

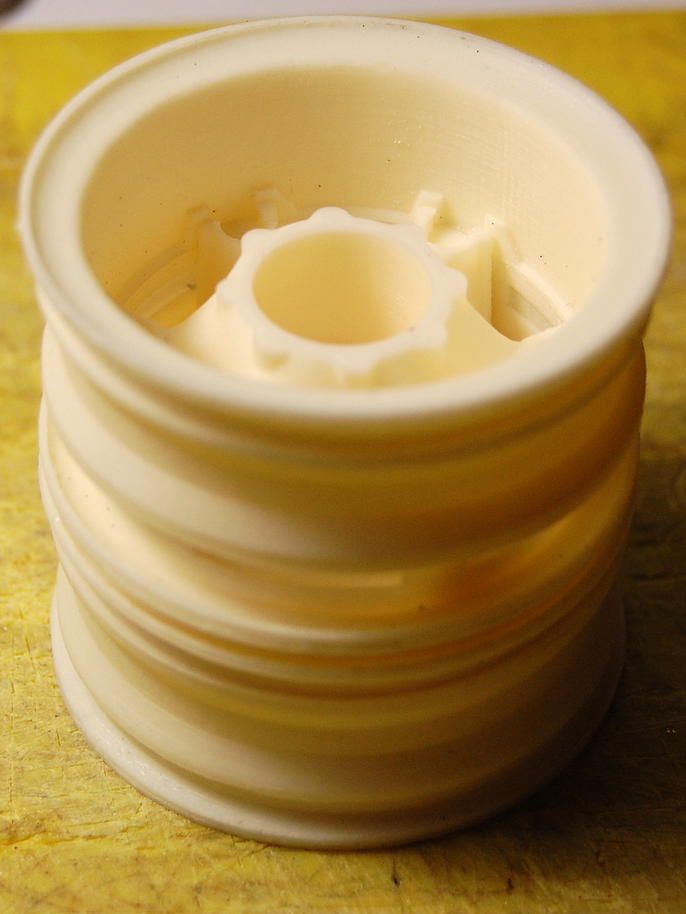

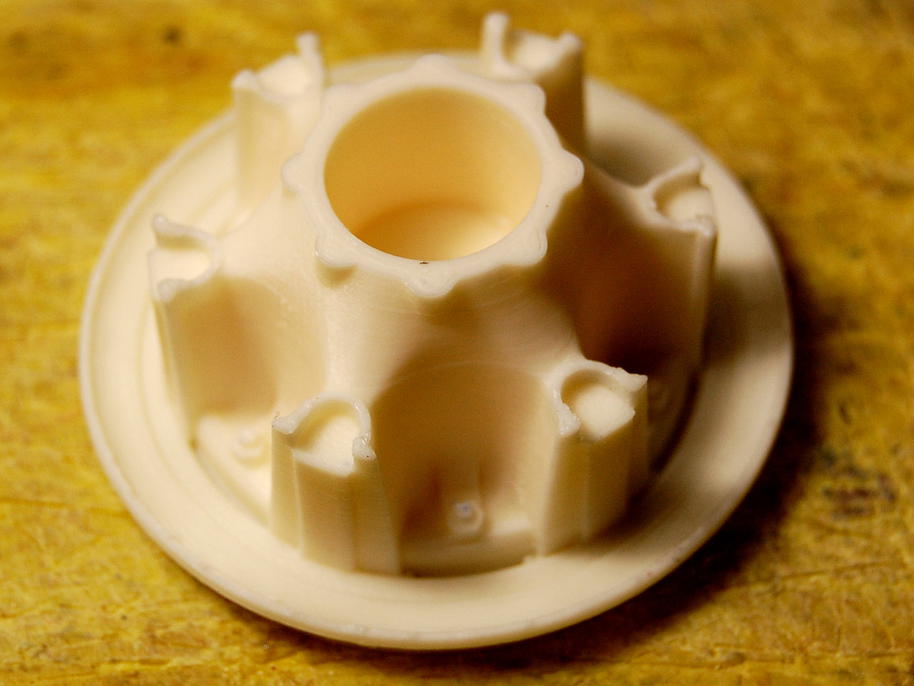

Zadní dvojmontáž disků Trilex je i ve skutečnosti pěkné a zajímavé mechanické dílko. Základem je mohutný buben, na nějž jsou pevně přichyceny oba ráfky a staženy šesticí kamenů. Chvilku jsme vymýšleli, jak to udělat, aby byl výtisk dobře odlévatelný a zároveň realistický. Nakonec se podařilo navrhnout jednotlivé díly téměř přesně tak, jak je disk poskládán ve skutečnosti – jediným rozdílem je fakt, že modelový disk se po odlití slepí do pevného celku včetně bubnu.
Následně na akci v Brně jsem hned v sobotu ráno jsem předal výsledky své poslední práce a hned jsme je zkusili přímo na hasičském Trambusu. Věřím, že zákazník je spokojen, další postup výroby odlitků můžete sledovat v jeho vlákně .

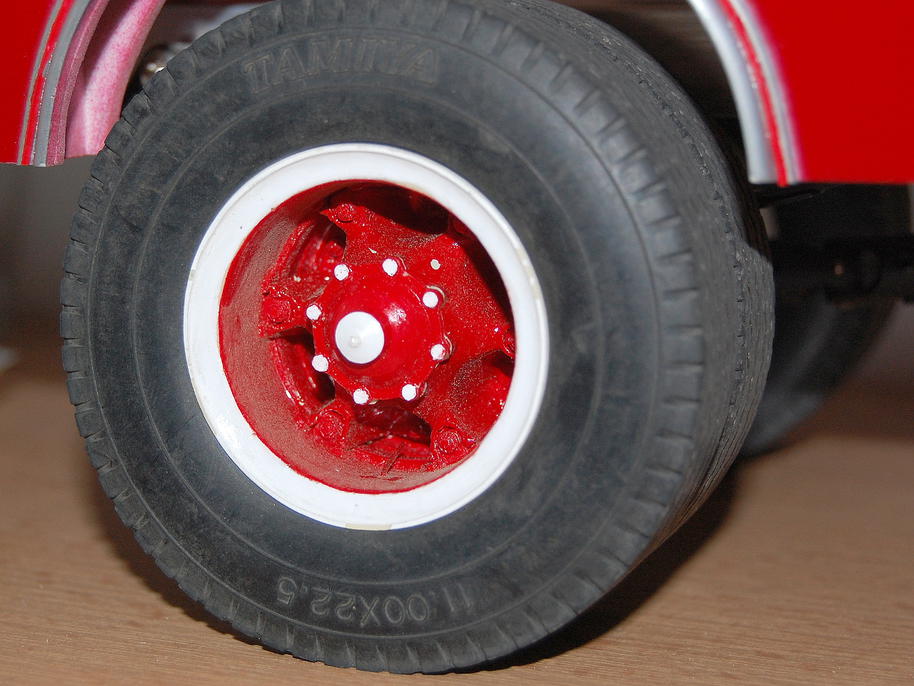

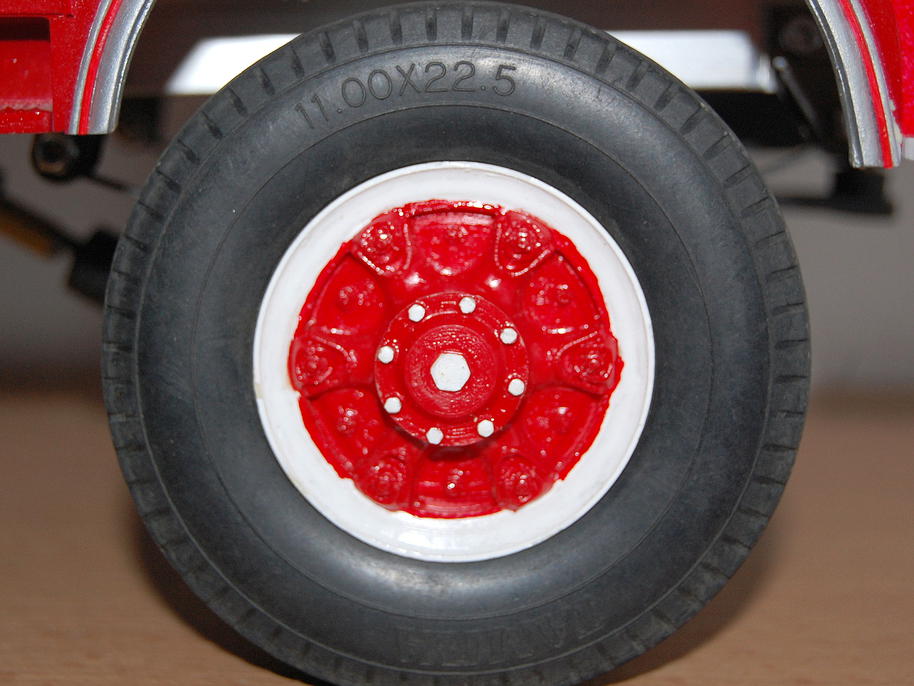

Dokončené a nabarvené odlitky disků na modelu ... zde na fotkách již po několika desítkách motohodin provozu :) .
2017-02-18: Opakovaná výroba

Nyní již je výroba odlitků zvládnuta a o disky je velký zájem mezi modeláři. Pokud by se hodily i na váš model, kolega je rád vyrobí i pro vás .
2017-03-10: Hasičák v celé své kráse

Aktuální stav modelu na výstavě For Model 2017 v Olomouci.
2019-06-07: Prusa SL-1

Vzhledem k nedávným událostem se mi naskytla příležitost tisknout 3D modely na špičkových tiskárnách firmy Prusa Research . Jako první jsem zkusil klasický FDM tisk na stroji MK3S . Mým cílem bylo získat první zkušenosti s chováním tiskárny. Tisk byl proveden vrstvou 0.05mm stříbrným PLA, stejně jako před několika lety na mém Felixu. Nejvíc mě překvapilo, že jsem prostě vzal model, vysliceoval v PrusaSliceru, nahrál na SD kartu, vložil do tiskárny a po 3 hodinách se tisk dokončil bez jakéhokoli problému. Podobné pozorování mnoha dalších tisků mi pomohlo pochopit, proč jsou tiskárny Průša ve světě tak oblíbené – prostě do nich dáte data a vypadne hotový výtisk, aniž by u toho musel člověk celou dobu čekat a kontrolovat práci stroje.

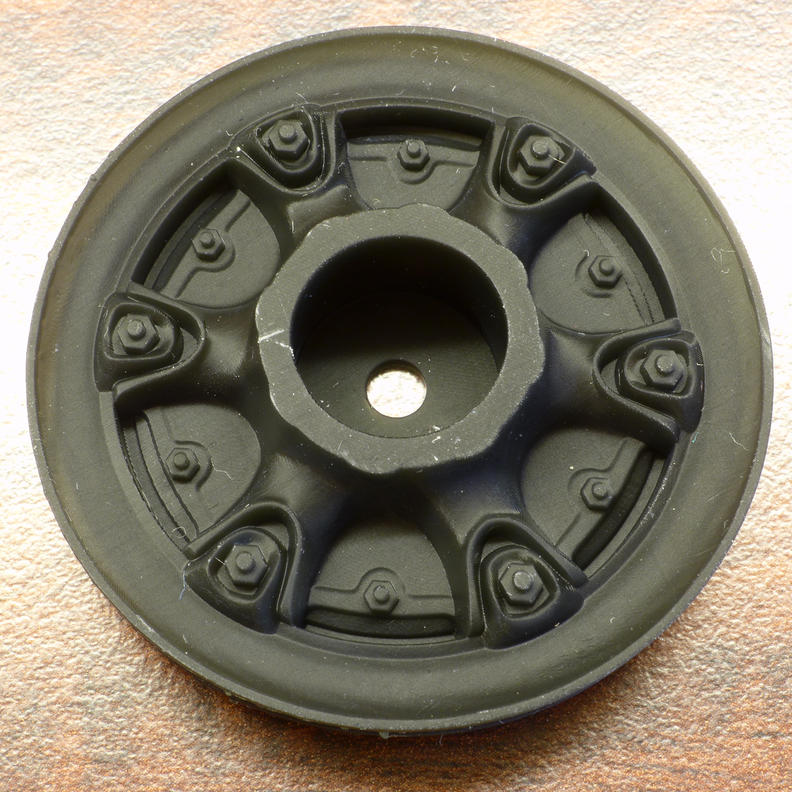

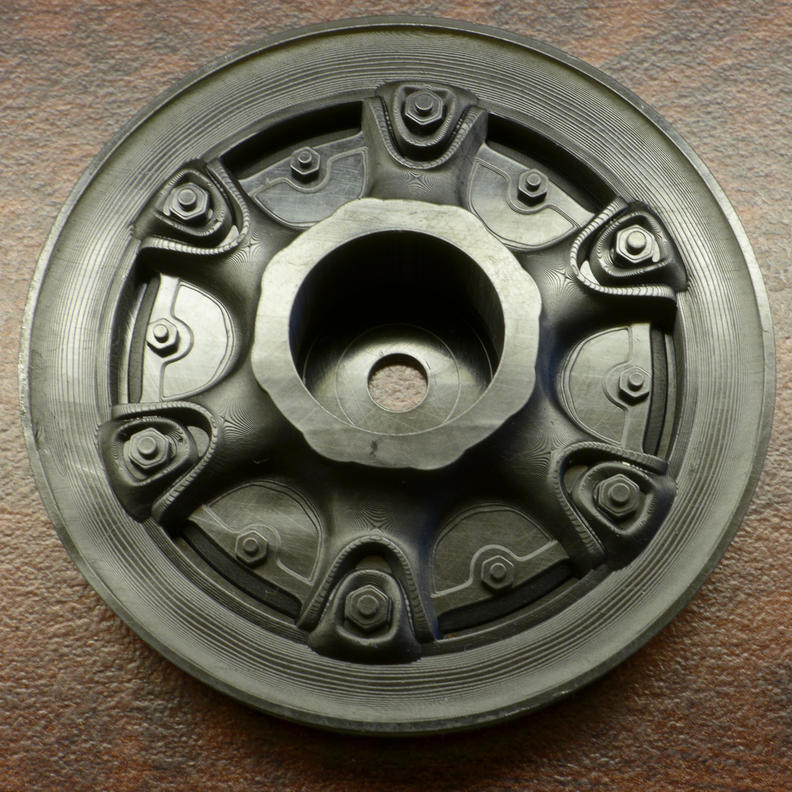

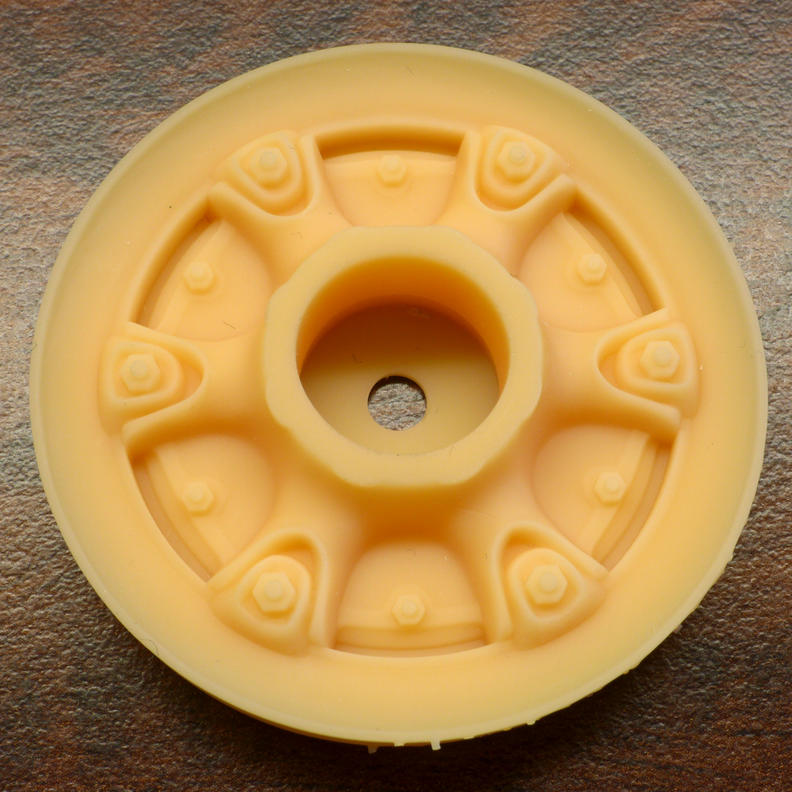

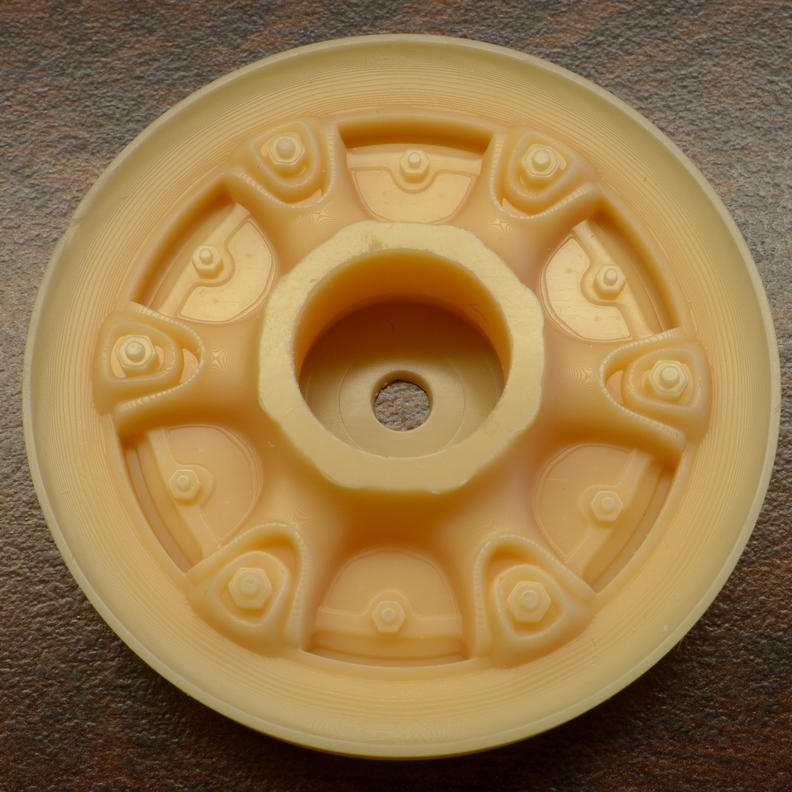

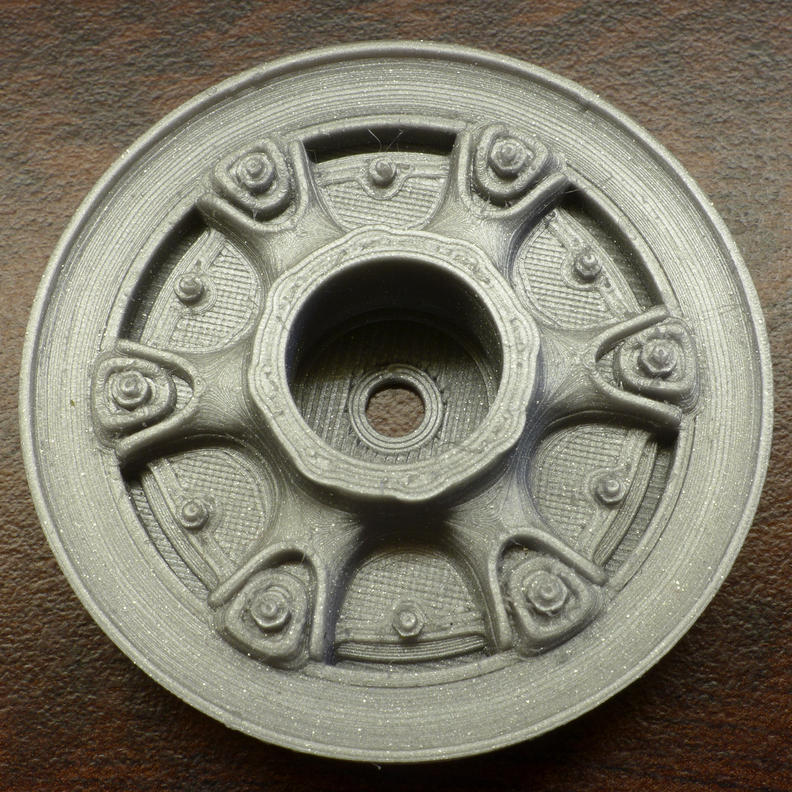

Největší překvapení mě však čekalo u zcela nového produktu Prusa SL-1 . To je 3D tiskárna, která pracuje na zcela jiném principu – používá světlocitlivou pryskyřici (konkrétně na UV záření) a osvětluje postupně jednotlivé vrstvičky výtisku. Dosahuje řádově vyšší kvality tisku a zde je vnějšek hnaného Trilexu vytištěný na plocho právě toutou metodou (na dvou tiskárnách ze dvou různých pryskyřic).

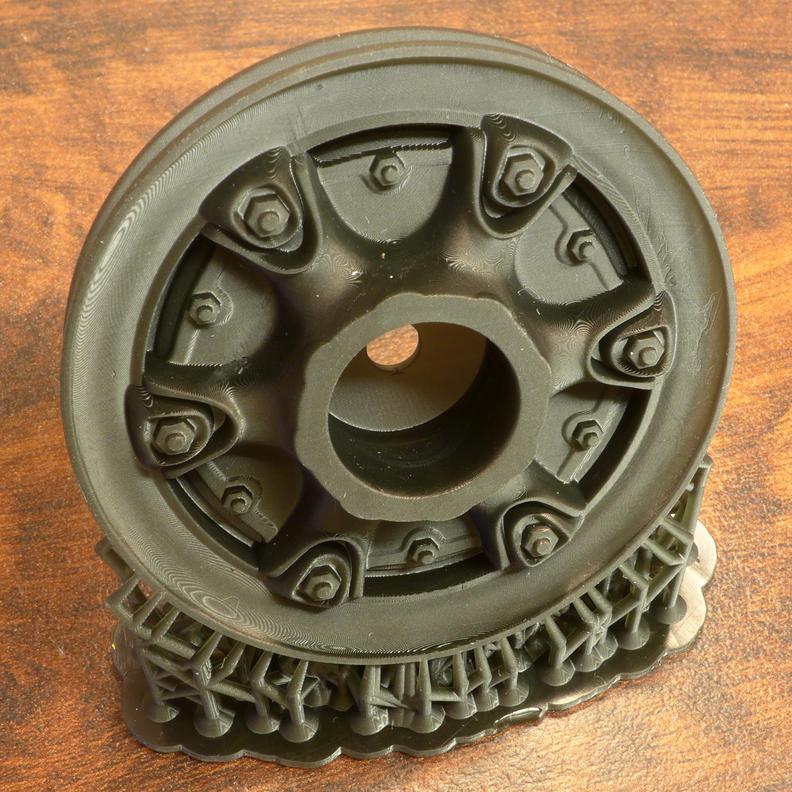

Jako alternativu jsme zkusili nechat vytisknout model na šikmo, aby se maximálně redukovaly stále viditelné vrstvičky. Výtisk je jakoby sametový, což je dáno právě šikmou orientací vrstviček.

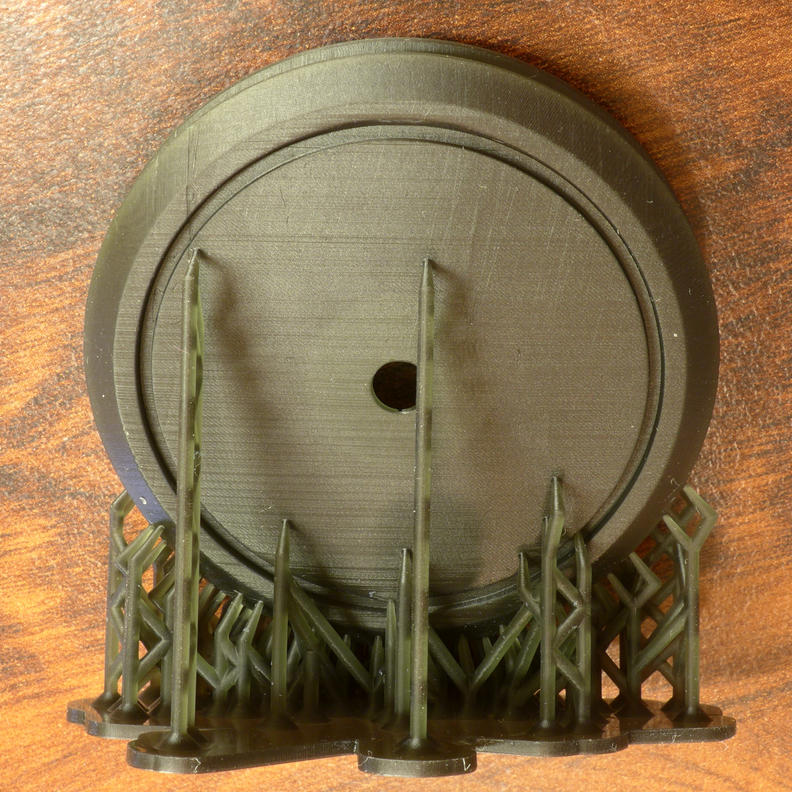

Takto vypadá výtisk na šikmo včetně podpůrných struktur

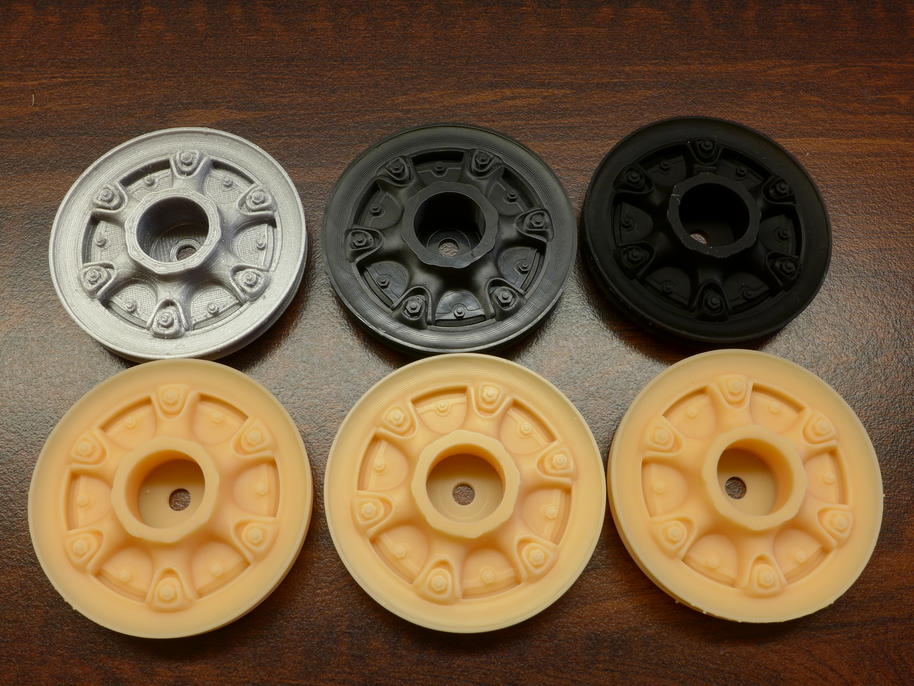

A zde je celá sestava testovacích výtisků.
